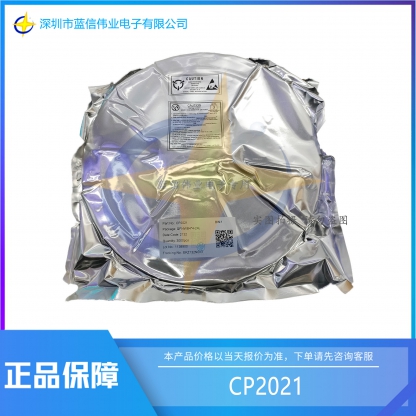

CP2021 電流模式PWM控制IC
CP2021 電流模式PWM控制IC
CP2021  電流模式PWM控制IC
價格: ￥4.250 - ￥5.250
庫存: 3000
積分: 0
數量：
數量 單價 折扣
1-99 ￥5.25 ￥0
100-999 ￥4.75 ￥0.5
>=1000 ￥4.25 ￥1

詳細介紹
商品屬性
售后服務
評價信息(0)
商品咨詢
CP2021  的說明

是一款高度集成的電流模式PWM控制IC，針對30W以下的高性能、低待機功率和經濟高效的離線回掃轉換器應用進行了優化。

正常運行時的PWM開關頻率可從外部編程，并調整到窄范圍。在無負載或輕負載條件下，IC以擴展的“突發模式”運行，以最小化開關損耗。因此實現了更低的待機功率和更高的轉換效率。VDD低啟動電流和低工作電流有助于ICF CP2021的可靠通電啟動設計。因此，可以在啟動電路中使用大值電阻器，以最小化待機功率。

內部斜率補償提高了系統的大信號穩定性，并減少了在高PWM占空比輸出時可能出現的次諧波振蕩。電流感測（CS）輸入上的前沿消隱消除了由于緩沖電路二極管反向恢復引起的信號毛刺，從而大大減少了設計中的外部部件數量和系統成本。

CP2021提供了具有自動自恢復功能的完整保護范圍，包括逐周期限流（OCP）、過載保護（OLP）、VDD過電壓鉗位和欠電壓鎖定（UVLO）。柵極驅動輸出被箝位到最大18V，以保護功率MOSFET。

通過專有的頻率混洗技術以及圖騰柱柵極驅動輸出的軟開關控制，實現了卓越的EMI性能。在設計中，20KHZ以下的音頻能量被最小化，并且在操作期間消除了音頻噪聲。 CP2021提供SOT-23-6L、SOP-8和DIP-8封裝。


CP2021   的特征
■專有頻率抖動技術，提高EMI性能
■擴展突發模式控制，提高效率和最小待機功率設計
■音頻無噪聲操作
■外部可編程PWM開關頻率
■內部同步斜率補償
■低VDD啟動電流和低工作電流（1.8mA）
■電流檢測輸入上的前沿消隱
■具有自動自恢復功能的良好保護范圍：
◆VDD過電壓鉗位和欠電壓滯后鎖定（UVLO）
◆柵極輸出最大電壓鉗位（18V）
◆專有線路輸入補償循環-循環過電流閾值設置，用于在通用輸入電壓范圍內限制恒定輸出功率
CP2021  的說明

是一款高度集成的電流模式PWM控制IC，針對30W以下的高性能、低待機功率和經濟高效的離線回掃轉換器應用進行了優化。

正常運行時的PWM開關頻率可從外部編程，并調整到窄范圍。在無負載或輕負載條件下，IC以擴展的“突發模式”運行，以最小化開關損耗。因此實現了更低的待機功率和更高的轉換效率。VDD低啟動電流和低工作電流有助于ICF CP2021的可靠通電啟動設計。因此，可以在啟動電路中使用大值電阻器，以最小化待機功率。

內部斜率補償提高了系統的大信號穩定性，并減少了在高PWM占空比輸出時可能出現的次諧波振蕩。電流感測（CS）輸入上的前沿消隱消除了由于緩沖電路二極管反向恢復引起的信號毛刺，從而大大減少了設計中的外部部件數量和系統成本。

CP2021提供了具有自動自恢復功能的完整保護范圍，包括逐周期限流（OCP）、過載保護（OLP）、VDD過電壓鉗位和欠電壓鎖定（UVLO）。柵極驅動輸出被箝位到最大18V，以保護功率MOSFET。

通過專有的頻率混洗技術以及圖騰柱柵極驅動輸出的軟開關控制，實現了卓越的EMI性能。在設計中，20KHZ以下的音頻能量被最小化，并且在操作期間消除了音頻噪聲。 CP2021提供SOT-23-6L、SOP-8和DIP-8封裝。


CP2021   的特征
■專有頻率抖動技術，提高EMI性能
■擴展突發模式控制，提高效率和最小待機功率設計
■音頻無噪聲操作
■外部可編程PWM開關頻率
■內部同步斜率補償
■低VDD啟動電流和低工作電流（1.8mA）
■電流檢測輸入上的前沿消隱
■具有自動自恢復功能的良好保護范圍：
◆VDD過電壓鉗位和欠電壓滯后鎖定（UVLO）
◆柵極輸出最大電壓鉗位（18V）
◆專有線路輸入補償循環-循環過電流閾值設置，用于在通用輸入電壓范圍內限制恒定輸出功率
